H-Tek – Giải pháp ống và đầu nối khí nén cho hệ thống công nghiệp

Trong một hệ thống khí nén, hiệu suất vận hành không chỉ phụ thuộc vào xi lanh, van hay bộ xử lý khí. Ống dẫn và đầu nối khí nén cũng là những thành phần quan trọng, trực tiếp ảnh hưởng đến khả năng truyền dẫn khí, độ kín của hệ thống, tính linh hoạt trong lắp đặt và thuận tiện trong quá trình bảo trì.

Nhằm mở rộng danh mục giải pháp trong lĩnh vực Pneumatics & Automation, Hydro-Tek giới thiệu thương hiệu H-Tek với các nhóm sản phẩm chính:

• Ống khí nén – Pneumatic Tubing
• Ống xoắn khí nén – Coiled Tubing
• Ống PU gia cường – Braided PU Tubing
• Ống Nylon PA
• Ống PE và các loại ống chuyên dụng
• Đầu nối khí nén – Pneumatic Fittings
• Đầu nối nhanh Push-in / One-touch
• Các loại đầu nối thẳng, nối góc, nối chữ T, nối giảm, đầu nối ren và phụ kiện liên quan

Với nhiều lựa chọn về vật liệu, đường kính, áp suất làm việc và điều kiện sử dụng, H-Tek giúp khách hàng lựa chọn giải pháp phù hợp cho từng hệ thống máy móc và ứng dụng công nghiệp.

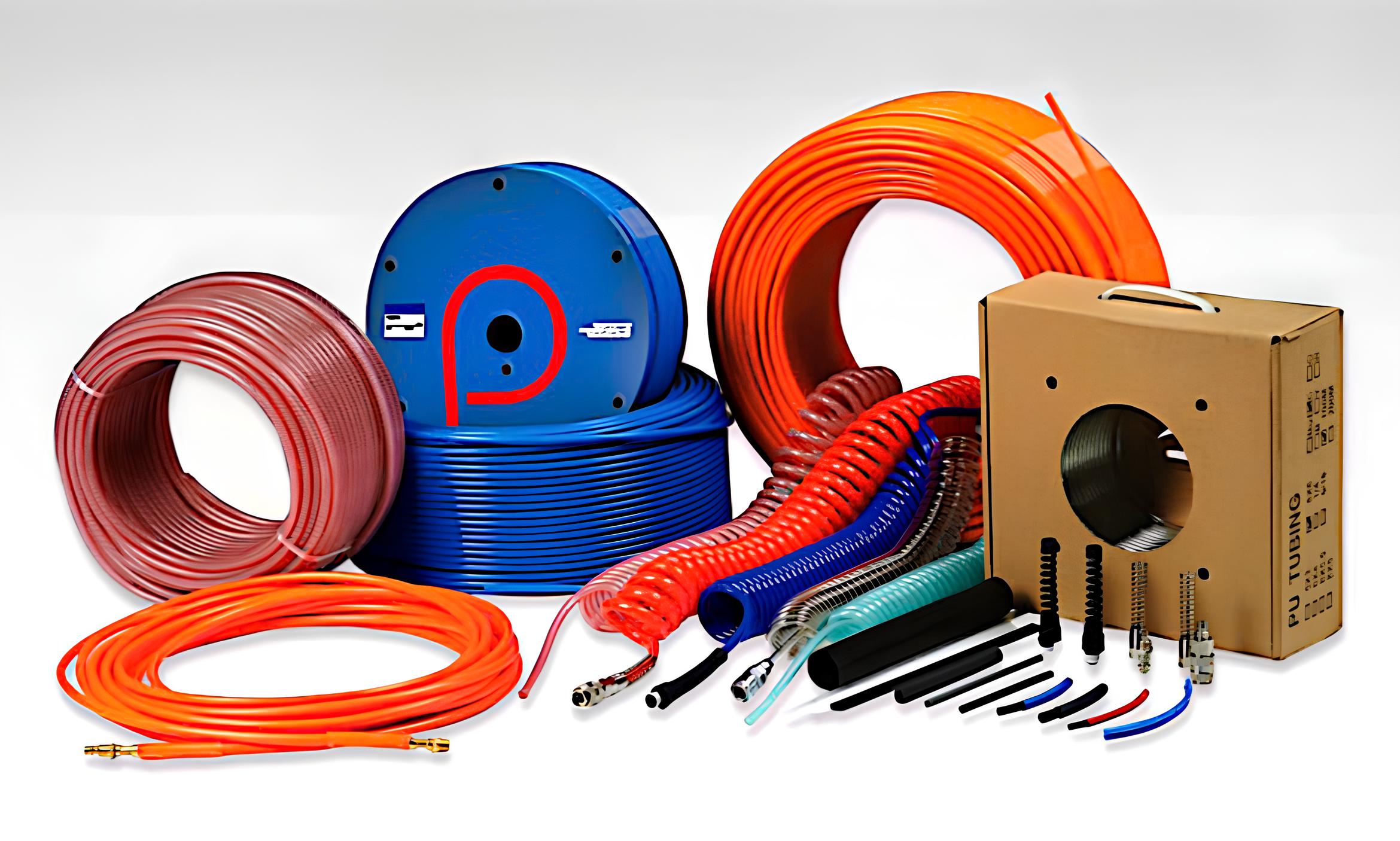

1. Ống khí nén H-Tek – Đa dạng vật liệu cho nhiều điều kiện vận hành

Không phải tất cả các hệ thống khí nén đều có cùng yêu cầu. Một số ứng dụng cần độ mềm dẻo cao, một số yêu cầu khả năng chịu áp tốt hơn, trong khi các môi trường đặc biệt có thể cần khả năng chịu dầu, dung môi hoặc nhiệt độ cao.

Danh mục H-Tek bao gồm nhiều nhóm vật liệu khác nhau.

PU Tube – Ống Polyurethane

Ống PU là lựa chọn phổ biến trong các hệ thống khí nén và tự động hóa nhờ sự cân bằng giữa độ linh hoạt, khả năng uốn cong và khả năng chịu áp.

Theo catalogue H-Tek, dòng PU Ester có các kích thước phổ biến từ khoảng OD 4 mm đến 16 mm, bên cạnh các kích thước inch như 5/32″, 1/4″, 5/16″, 3/8″ và 1/2″.

Thông số tham khảo của một số dòng PU H-Tek:

Đường kính ngoài	Áp suất làm việc tối thiểu tham khảo*	Áp suất nổ tối thiểu tham khảo*
4 mm	10 bar	30 bar
6 mm	10 bar	30 bar
8 mm	8–10 bar	24–30 bar
10 mm	10 bar	30 bar
12 mm	10 bar	30 bar
14–16 mm	8 bar	24 bar

* Thông số thay đổi tùy theo mã sản phẩm, kích thước và cấu trúc thành ống.

Dòng PU Ester trong catalogue có dải nhiệt độ sử dụng khoảng -20°C đến +80°C, phù hợp cho nhiều ứng dụng dẫn khí trong máy móc công nghiệp.

2. PU Ether – Giải pháp linh hoạt cho môi trường có độ ẩm

Bên cạnh PU Ester, H-Tek còn có dòng PU Ether, được thiết kế với đặc tính linh hoạt tốt, đặc biệt trong điều kiện nhiệt độ thấp.

Theo catalogue, PU Ether có thể được sử dụng cho:

• Khí nén
• Nước
• Một số môi trường axit hoặc kiềm nhẹ tùy điều kiện ứng dụng

Dải nhiệt độ tham khảo của dòng PU Ether trong catalogue là khoảng:

-40°C đến +60°C

Các kích thước phổ biến gồm:

• 4 mm
• 6 mm
• 8 mm
• 10 mm
• 12 mm
• Các kích thước hệ inch

Ở điều kiện 20°C, một số model có áp suất làm việc tham khảo lên đến 10 bar, trong khi áp suất nổ có thể đạt khoảng 24–30 bar, tùy kích thước.

Khả năng linh hoạt của PU là một trong những lý do loại vật liệu này được sử dụng phổ biến trong hệ thống tự động hóa, các bộ phận chuyển động và những vị trí có yêu cầu bán kính uốn nhỏ. Các dòng ống PU của những hãng khí nén lớn cũng thường được ứng dụng rộng rãi trong factory automation nhờ đặc tính này.

3. PU Braided Tube – Ống PU gia cường cho ứng dụng áp suất cao hơn

Đối với những ứng dụng cần khả năng chịu áp cao hơn, H-Tek cung cấp các dòng PU Braided Tube.

Cấu trúc gia cường giúp loại ống này phù hợp với các ứng dụng có yêu cầu cao hơn về khả năng chịu áp và độ bền.

Theo catalogue H-Tek, tùy dòng PU Braided:

• Áp suất làm việc có thể đạt khoảng 14–20 bar
• Áp suất nổ tham khảo có thể đạt khoảng 40–60 bar
• Dải nhiệt độ sử dụng có thể từ khoảng -40°C đến +80°C
• Có thể sử dụng cho khí và nước tùy từng dòng sản phẩm

Các kích thước phổ biến bao gồm:

• 8 × 5 mm
• 10 × 6.5 mm
• 12 × 8 mm
• 3/8″
• 1/2″

Đây là nhóm sản phẩm phù hợp để khách hàng cân nhắc khi yêu cầu áp suất cao hơn so với các loại ống PU thông thường.

4. Nylon Tube – Lựa chọn cho áp suất và nhiệt độ cao hơn

Ngoài PU, danh mục H-Tek còn bao gồm các dòng Nylon Tube, bao gồm PA6, PA11 và PA12.

Vật liệu Polyamide hay Nylon thường có đặc tính cứng hơn PU và thường được lựa chọn cho các ứng dụng cần khả năng chịu áp hoặc nhiệt độ cao hơn. Đây cũng là xu hướng phổ biến trong danh mục tubing công nghiệp của các hãng khí nén lớn.

Nylon PA11 H-Tek

Theo catalogue, dòng PA11 có thể sử dụng với:

• Khí
• Nước
• Dầu
• Một số dung môi thông thường

Dải nhiệt độ tham khảo:

-40°C đến +90°C

Tùy từng kích thước, áp suất làm việc của PA11 H-Tek có thể đạt khoảng:

15–20 bar tại 20°C

Áp suất nổ tham khảo:

45–60 bar tại 20°C

Các kích thước bao gồm từ 4 mm đến 12 mm, cùng các kích thước inch như 1/4″, 3/8″ và 1/2″.

Đặc tính này giúp Nylon Tube phù hợp cho những hệ thống có yêu cầu cao hơn về điều kiện vận hành. Tuy nhiên, việc lựa chọn vẫn cần dựa trên thông số của đúng model, nhiệt độ và môi chất thực tế.

5. Ống xoắn H-Tek – Tối ưu cho các bộ phận chuyển động

Trong các vị trí mà đường ống cần kéo giãn và tự thu hồi, PU Coiled Tube là một giải pháp đáng cân nhắc.

Catalogue H-Tek cung cấp các dòng:

• PU Coil Tube
• PU Braided Coil Tube
• Các lựa chọn PU Ester và PU Ether

Đặc điểm của cấu trúc xoắn là khả năng hỗ trợ bố trí đường ống gọn hơn trong các ứng dụng có chuyển động.

Ứng dụng phù hợp có thể bao gồm:

• Thiết bị cầm tay
• Máy móc có bộ phận chuyển động
• Bàn thao tác
• Thiết bị lắp ráp
• Hệ thống cần tối ưu không gian đi dây và đường ống

6. Đầu nối khí nén H-Tek – Kết nối nhanh, thuận tiện trong lắp đặt

Bên cạnh hệ thống tubing, H-Tek cung cấp danh mục Pneumatic Fittings phục vụ cho việc kết nối giữa:

• Ống khí và thiết bị
• Ống với ống
• Ống với van
• Ống với xi lanh
• Ống với các cổng ren của thiết bị

Một trong những nhóm kết nối phổ biến trong hệ thống tự động hóa là Push-in hoặc One-touch Fitting.

Nguyên lý hoạt động đơn giản: người dùng đưa ống có đường kính ngoài phù hợp vào đầu nối; cơ cấu bên trong giữ ống và tạo khả năng làm kín. Khi cần tháo, người dùng thao tác với vòng nhả hoặc release ring tùy thiết kế của fitting.

Các dòng push-in fittings công nghiệp phổ biến hiện nay có nhiều kiểu dáng như:

• Straight Fitting – Nối thẳng
• Male Straight – Nối thẳng ren ngoài
• Female Straight – Nối thẳng ren trong
• Elbow – Nối góc
• Union Elbow
• Tee – Nối chữ T
• Y Fitting
• Reducer – Nối giảm
• Bulkhead Fitting – Đầu nối xuyên vách
• Plug – Nút bịt
• Manifold hoặc Multiple Distributor

Các kích thước ống được sử dụng phổ biến trong hệ thống push-in bao gồm OD 4, 6, 8, 10, 12 và 16 mm, cùng các lựa chọn ren hệ mét hoặc ren ống tùy theo series và tiêu chuẩn kết nối.

Hình ảnh minh họa: Pneumatic Push-in Fittings

7. Những thông số cần kiểm tra khi lựa chọn Pneumatic Fitting

Khi lựa chọn đầu nối khí nén, khách hàng không nên chỉ dựa trên hình dạng sản phẩm. Một đầu nối phù hợp cần được lựa chọn dựa trên các thông số kỹ thuật của toàn bộ hệ thống.

Đường kính ngoài của ống – Tube OD

Đây là thông số đặc biệt quan trọng đối với Push-in Fitting.

Ví dụ:

• Ø4 mm
• Ø6 mm
• Ø8 mm
• Ø10 mm
• Ø12 mm
• Ø16 mm

Ống cần có kích thước và dung sai phù hợp với fitting để đảm bảo khả năng kết nối và hạn chế nguy cơ rò rỉ hoặc tuột ống. Các nhà sản xuất khí nén cũng khuyến nghị kiểm tra chính xác OD, vật liệu và dung sai của tubing khi ghép với đầu nối.

Loại ren – Thread Type

Tùy thiết bị, khách hàng có thể cần lựa chọn:

• Ren hệ mét
• Ren G / BSPP
• Ren R / BSPT
• NPT

Các kích thước ren thường gặp bao gồm M5, G1/8, G1/4, G3/8 và G1/2 tùy từng dòng fitting và ứng dụng.

Áp suất làm việc

Áp suất của fitting cần phù hợp với áp suất làm việc thực tế của hệ thống.

Theo ISO 14743, tiêu chuẩn dành cho đầu nối push-in dùng với ống thermoplastic quy định phạm vi yêu cầu thử nghiệm cho các đầu nối được thiết kế hoạt động trong những điều kiện xác định; tuy nhiên áp suất định mức thực tế của từng fitting vẫn phải theo catalogue của chính model đó.

Vì vậy, Hydro-Tek khuyến nghị khách hàng không sử dụng một mức áp suất chung cho toàn bộ sản phẩm mà cần kiểm tra chính xác:

Model + kích thước ống + loại ren + vật liệu + nhiệt độ vận hành.

Nhiệt độ và môi chất

Nhiệt độ vận hành có thể ảnh hưởng trực tiếp đến áp suất làm việc cho phép của ống và đầu nối.

Ví dụ, cùng một loại vật liệu nhưng áp suất cho phép có thể giảm khi nhiệt độ tăng. Đây là lý do thông số kỹ thuật cần được xem xét đồng thời giữa:

• Nhiệt độ môi trường
• Nhiệt độ môi chất
• Áp suất hệ thống
• Loại môi chất
• Loại vật liệu tubing
• Loại vật liệu fitting

8. Cách lựa chọn ống và đầu nối H-Tek phù hợp

Để lựa chọn đúng sản phẩm, khách hàng nên xác định các thông tin sau:

1. Môi chất sử dụng

Khí nén, nước, dầu hay môi chất khác?

2. Áp suất làm việc

Hệ thống vận hành ở bao nhiêu bar hoặc MPa?

3. Nhiệt độ vận hành

Nhiệt độ môi trường và nhiệt độ của môi chất là bao nhiêu?

4. Kích thước đường ống

Cần xác định:

OD × ID

Ví dụ:

• 4 × 2.5 mm
• 6 × 4 mm
• 8 × 5 mm
• 8 × 5.5 mm
• 10 × 6.5 mm
• 12 × 8 mm

5. Loại kết nối

Cần nối:

• Ống với ống
• Ống với ren
• Nối thẳng
• Nối góc
• Nối chữ T
• Nối giảm
• Nối xuyên vách

6. Điều kiện lắp đặt

Hệ thống cố định hay có chuyển động?

Với các vị trí chuyển động thường xuyên, độ linh hoạt và bán kính uốn của tubing là những yếu tố cần được đặc biệt quan tâm.

9. Ứng dụng của ống và đầu nối khí nén H-Tek

Các sản phẩm H-Tek có thể được sử dụng trong nhiều lĩnh vực công nghiệp như:

• Hệ thống tự động hóa nhà máy
• Máy đóng gói
• Máy lắp ráp
• Dây chuyền sản xuất
• Robot và thiết bị tự động
• Hệ thống điều khiển khí nén
• Máy CNC và thiết bị phụ trợ
• Hệ thống cấp khí cho máy móc
• Thiết bị kiểm tra
• Hệ thống xử lý và vận chuyển vật liệu
• Các ứng dụng khí nén và fluid control khác

10. Hydro-Tek – Đối tác cung cấp giải pháp H-Tek tại Việt Nam

Với kinh nghiệm trong lĩnh vực Fluid Power & Control Solutions, Hydro-Tek không ngừng mở rộng danh mục sản phẩm nhằm mang đến cho khách hàng nhiều lựa chọn phù hợp với từng nhu cầu ứng dụng.

Thương hiệu H-Tek bổ sung thêm nhóm sản phẩm về:

• Pneumatic Tubing
• PU Tube
• PU Coil Tube
• PU Braided Tube
• Nylon Tube
• PE Tube
• Pneumatic Push-in Fittings
• Các loại đầu nối và phụ kiện khí nén

Thay vì chỉ lựa chọn sản phẩm theo tên hoặc hình ảnh, Hydro-Tek có thể hỗ trợ khách hàng xác định sản phẩm dựa trên yêu cầu thực tế của hệ thống.

Chỉ cần cung cấp cho Hydro-Tek các thông tin như:

• Hình ảnh sản phẩm đang sử dụng
• Model hoặc mã sản phẩm
• Kích thước OD × ID
• Loại ren
• Áp suất làm việc
• Môi chất
• Điều kiện nhiệt độ

Đội ngũ Hydro-Tek sẽ hỗ trợ kiểm tra và tư vấn giải pháp phù hợp.

Liên hệ Hydro-Tek

Bạn đang tìm kiếm ống khí nén, đầu nối khí nén hoặc phụ kiện kết nối cho hệ thống tự động hóa?

Liên hệ Hydro-Tek để được tư vấn về các dòng sản phẩm H-Tek Pneumatic Tubing & Fittings phù hợp với yêu cầu kỹ thuật và điều kiện vận hành của doanh nghiệp.

Hydro-Tek – Fluid Power & Control Solutions

Lưu ý kỹ thuật: Các thông số áp suất, nhiệt độ, kích thước và môi chất trong bài viết chỉ mang tính tham khảo theo từng dòng sản phẩm. Thông số chính xác cần được xác nhận theo catalogue và mã sản phẩm H-Tek cụ thể trước khi lựa chọn và sử dụng.
